控制电缆被制造主要额外的灵活，被预先形成的，抗腐蚀钢。 控制电缆变化从直径的 1/16 到 3/8 英寸。 1/8 英寸电缆和更大由 19 个电汇 7 条子线中的每一条组成。 电缆直径的 1/16 和 3/32 英寸由 7 个电汇 7 条子线中的每一条组成。

电缆剪切设备

剪切电缆可能用除了一支氧乙决切割吹管的所有方便方法完成。 方法裁减通常取决于可用的工具和的设备。 如果电缆倾向于解开，可能冒汗末端焊接了或包裹了与磁带小条在剪切之前。

小直径电缆可能用一个对耐用对角切割工、副切割工或者一个对令人满意裁减电汇少年。 如果剪切下颌被握垂直对这个电缆在剪切运算时，最佳的结果得到。 一英寸的电缆 3/32 直径的在一运算可能以这个方法被裁减。 更大的电缆可能要求两个或多个剪切。 当您裁减了大直径缚住，使用切刃的末端，并且每次裁减了仅一些条子线。

剪切电缆最令人满意的方法是与有适应特殊的下颌电缆的多种范围的电缆剪切设备。 参见图 9-28。 要使用此设备，请确定在适当的直径凹线的电缆并且在切刃的 2 英寸之内稳固地拿着这个电缆。 拿着这个电缆直角对切刃并且尖锐拉下控制柄。

錾子和一个软的金属块可能为裁减电缆也使用。 此方法，只有因为由于这个方式的最后一招电缆末端将磨损，应该使用。

最终摇晃

在这个电缆被裁减后，在组成航空器电缆的下一个步骤是终端的附件。 多数最终配件是陷型的在控制系统电缆上的末端。 摇晃根本是的这个电缆被插入到终端的桶的一个紧压的进程。 然后压由在一个摇晃的设备的模子施加在这个电缆附近紧密地压缩终端的桶。 桶的里面墙壁的金属被铸造，并且寒冷由强制流了到这个电缆的空隙。 图 9-29 显示手摇晃的工具的二种类型。 而更低一个是气动操作的，那个在这个例证的上部是机动的。 当您准备摇晃终端时，请裁减这个电缆对这个必需的长度。 请务必允许伸长 (增量长度由于舒展在这个摇晃的进程期间，将发生的) 配件。 相当数量伸长随配件的种类和范围将变化使用。 所以，必须考虑到伸长，每当您组成所有电缆。 结构上的硬件指南， NAVAIR 01-1A-8，为配件的所有类型和范围提供伸长数据。

切记电缆末端是被裁减的方形和干净的，并且所有子线在一个紧凑组保持，如图 9-30 所显示。 安置下落或二轻的润滑油在电缆末端。 然后，请插入这个末端到终端对大约 1 英寸的深度。 弯曲这个电缆往终端，调直它回到这个正常位置，一直然后推进这个电缆到最终桶。 此弯曲的进程在电缆末端放置纠缠拿着终端到位，直到摇晃的运算完成。 它也倾向于分隔和分布在最终桶里面的子线并且减少摇晃造成的张力。 在图显示的两个手摇晃的工具 9-29 上由海军飞行器维修活动是用途广泛。 方法为使用两个类型在下列段被描述。

图 9 28.缆绳 剪切设备。

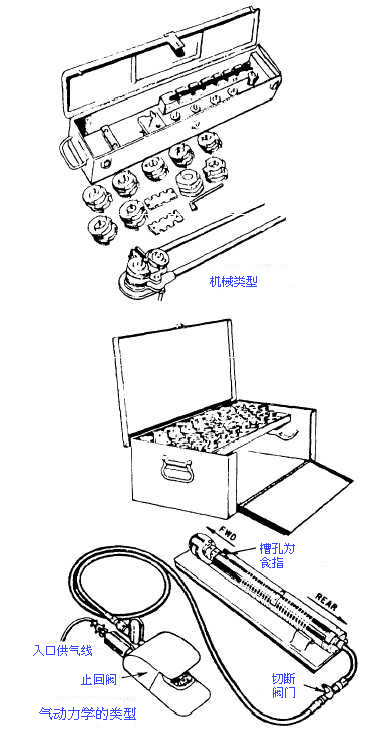

图 9 29.手 摇晃工具机械和气动力学。

当运行机械摇晃的工具，您应该安置时适当的范围对在运算的模子执行。 当模子转动，如图 9-31 所显示，他们拉工具，和摇晃的摇晃的工具。 终端然后位于下颌

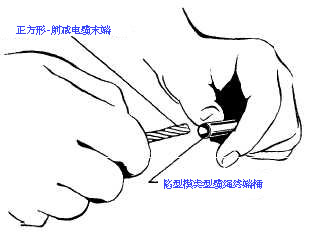

图 9-30.插入 电缆在陷型模终端。

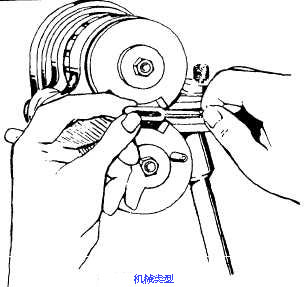

图 9-31.位于 摇晃的工具的终端。

 终端从右到左。 模子压缩在这个电缆上的最终桶，并且摇晃发生。 模子的循环通过打开和关闭把柄完成。

在完成配件的摇晃和删除后从摇晃的工具，请评定小腿的外部直径与测微表或与测量仪装备以摇晃的成套装备确定终端是否充分地被摇晃了。 这可能取决于检查这个评定与在 NAVAIR 01-1A-8 的可适用的电缆最终表。

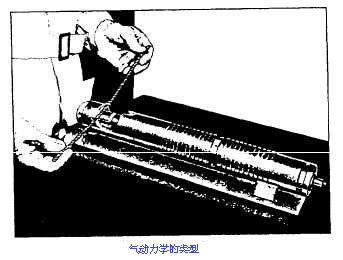

在图显示的气动力学的摇晃的工具 9-29 上是一个轻量级可移植的部件被设计对精确度陷型模终端的金属到空隙 (空隙) 电缆子线。 这位制模工在底板在长凳可能被挂接和使用，或者它可以被采取到这个工作。 当摇晃的工具被采取到这个工作的地点时，它在您的现有量在您的胳膊可能被暂挂或生长。

这个气动力学的摇晃的工具箱有为裁减和修整电缆使用的为摇晃球和袖子终端和模子的几种不同的范围和类型。 象机械摇晃的工具，模子进来被符合的集，并且必须一起使用。 插入安装模子任一通过轭空缺数目中断到模子洞。 这个键槽应该下来和面对这位制模工的后方的这条小腿。 下滑第一枯萎为了清除联接的插入的空缺数目中断。 第二中断插入与今后面对这条的小腿。

下列逐步程序为设置气动力学的摇晃的工具建议使用：

1. 连接供气到止回阀。 对于高效的运算，请使用与至少 3/8 英寸的入口航线内径和至少 90 镑线路压。

2. 连接制模工航线到止回阀。

3. 清洗模子，去除可能遵守了模子洞的所有钢微粒，并且应用油一部轻的影片于整个中断。

4. 如前所述插入模子在摇晃的工具。

警告

不要插入也不要去除模子，直到被连接到这位制模工的供气被关闭。 疏忽巩固供气被连接到这位制模工能导致人身受伤对这个运算符。

气动力学的工具设置为使用，请执行下列步骤，当电缆的时摇晃的终端：

1. 确定终端在这个电缆，使用这个老电缆作为模式或者按照在可适用的技术方针作的指令。 当您使用一个球终端时，至少 1 1/2 英寸电缆必须在这个球之外延伸允许拿着和启用的终端空间在摇晃期间。 超额在摇晃的运算以后如果需要，修整。 当您使用 MS 20667 终端时， 1/4 英寸电缆必须延伸整个终端。 在其他终端上，这个电缆基于 (插入所有方式到终端)。

2. 每个终端清洗与一种适当的溶剂，用轻的油然后涂。

3. 使用在洞确定的终端转接请中断，下滑后方中断对其前沿阵地使用为食指提供的在轭槽。

注意： 在这个摇晃的循环期间，要预防损坏对于终端或电缆，请维护在电缆的轻的压朝着这位制模工的前面。 这拿着终端，并且电缆在转接稳固地中断洞。

4. 稳固地压下止回阀并且反复转动这个电缆在 180 度弧或完成革命。 止回阀被暂挂的时间长度取决于是的配件的种类和范围陷型的。 适当的时间可以通过是指这个图表找到供应以气动力学的摇晃的工具。 如果终端不会转动，停止立即摇晃; 转动终端 90 度，并且开始再摇晃。

5. 发行脚脚蹬停止摇晃，并且从为检验的摇晃的工具去除终端。 如果这条直径超过尺寸或最终表面是太粗砺的，请重复操作。

如果陷型的终端将使用在这个电缆的两个末端，请复校这个电缆的整体长度并且在安装第二个终端之前如果需要，修整它。 确定所有另外的配件和辅助部件，例如电缆终止和导缆孔，滑倒在电缆上在适当序列。 另一个终端可能然后是陷型的，使用程序和使用一样为第一个。
