固定式水力试验合格，例如设计 HCT-10，不作为设备折让的部分多数分谴舰队的。 通常，他们被发行到空军基地和航空母舰供支持的分谴舰队使用。

注意： 下列信息是为仅培训的目的。 不要使用它作为操作说明书为测试水力或气动力学的要素。 对于特定操作说明书，您应该是指这本可适用的可操作的手册，为和翻修指令或者 MIM 服务。

设计 HCT 10 试验合格 (图 4-16) 使用对实验室试验航空器水力和气动力学的要素，例如引擎驱动器水力泵、电动液压的飞行控制装配、双向作用的液压缸、气动力学和水力泄压阀、液压气动的累加器和其他元件。

试验合格包括包含一种液压机构、一个气动系统和一个电气系统的一个 不可移植机柜集合。 必须连接它到外部被提供的电能、水和压缩空气。 机柜集合包括一个严格的基础的被焊接的钢封入物。 取决于的门和可移动的面板提供存取对于内部。 测试组件工作区域在中心仪器和控制面板下位于。 测试组件工作区域和测试房间的底面是形状象与穿孔的金属盘的一个水槽。 测试房间由有包含一安全性型的视窗的一个取决于的门的 1/4 英寸钢板做。

大多水力和气动系统运行的控制位于沿机柜的前面的一个倾斜的面板。 指示符位于在工作水槽上的一个面板和测试房间的后面板。 电气系统控制和指示符位于在机柜的右边的一个面板。 分区分隔

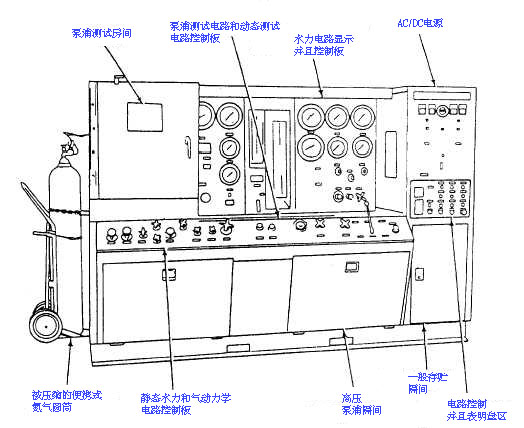

图 4-16.模型 HCT-10 水力和气动力学的组件试验合格。

电气系统要素的大部分从液压机构的。

液压机构

液压机构有二 组分 水库，通过一个螺线，螺丝口的提高泵和补白提供流体给一个可变的数量，压补偿的，轴向活塞，高压泵。 并且，液压机构有三条电路这动态测试电路、静态测试电路和泵测试电路。

动态测试电路。 动态测试电路用于测试双向作用的要求联合的压的液压缸和其他要素和流。

静态测试电路。 静态测试

泵测试电路。 泵测试电路提供受控压，并且对可变位移的流，可逆循环，反过来，提供驱动的水力泵次幂在测试期间的水力马达，
