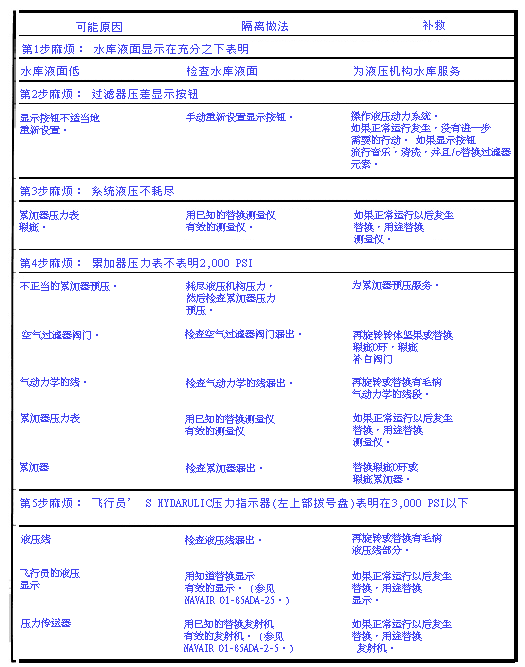

简图 图 3-8 是一张简图的另一个示例。 此类型绘制不指示各自的要素的实际实际位置在航空器的。 他们设置要素关于彼此在这个系统内。 多种要素由在简图的符号表示，而实际要素的图画用于安装 (摄影) 绘制。 用于简图的符号依照在 MIL-STD-17B-1 和 MIL-STD-17B-2 提供的军用标准机械符号。 多数制造商改善在这些基本的符号经过显示在每个要素的一个切掉的部分。 在澄清该要素的运算的这些切面图帮助。 您应该能跟踪流体流从要素到要素。 在此类型多数绘制，一个本色的说明或不同的颜色用于表示多种线路。 这个说明关于他们的目的和表示的操作模式识别线路。 每个要素名义上进一步被识别，并且其在这个系统内的地点可以取决于注意哪些线路请导致到和在这个要素外面。 因为许多系统电子被控制，您应该能够读一张简图的电子部分。 电子符号的知识和使用在做电压和连续性检查的一个多用电表将极大造成高效的排错。 如果故障是由电子问题造成的，可能需要 AE 人事部协助。 在航空器的所有电线被标记在与电汇识别码的指定的间隔。 这些识别码在电子数量被定义的 MIM，并且他们是有用的在航空器中的跟踪的电汇。 如果一个逃避故障合理被跟踪对或认为电子本质，应该由合格的 AE 检查电路。 许多电汇可能在一个无载或低电流情况下产生好连续性读取和仍然发生故障，当在加载条件下。 注意： 电路图是特别有用的在确定电铃机面板故障。 安装绘制 图 3-9 是安装绘制的示例。 这是电动机驱动的水力泵的绘制 表 3-1 发现并解决问题的飞行液压动力系统

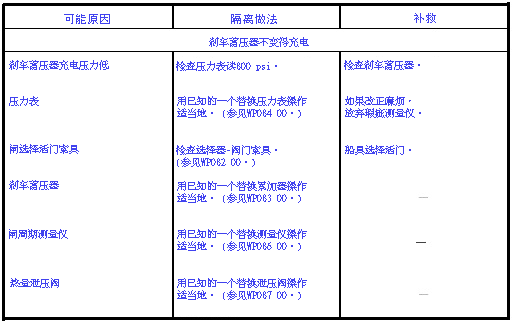

安装。 安装绘制显示零件和集合通用地点、功能和外观。 在一些安装绘制，在这张首席视图的信函是指位于绘制在别处的一张详细视图。 每张详细视图是这个系统的部分的一张扩大的图画识别其中每一主要成分的为说明的目的。 此类型绘制是无价的对识别和设置的要素维护人事部。 安装绘制将帮助您了解的操作原理复杂系统的。 | |
