图 15-18。- 典型的涡流测试探测。

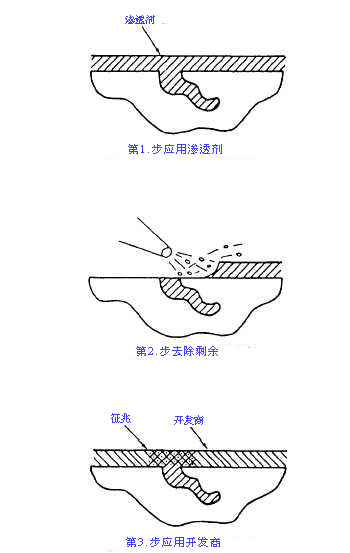

图 15-19。- 基本的渗透剂进程。

检查标尺、管、磁道或者电汇。 包围或于卷，这个标本的整个圆周一次被评估。 结果，缺陷的确切的地点不可能被定义。 表面卷有这个能力更好定义间断性的确切的地点。

染料渗透剂检验

染料渗透剂检验是检测的是开放的对将检查的这个项目表面的间断性一个简单，耗费小和可靠的非破坏性检验方法。 它在没有由渗透剂材料攻击的金属和其他非多孔材料可以使用。 适当的技术，只要间断性是开放的对表面并且免于充分地杂质，它将检测各种各样的间断性，在大小上范围从那些容易识别的舍去对微观级别。 图 15-19 显示渗透剂检验进程的基本原则。 渗透的液体，包含染料，被应用于将检查的一个干净的部分的表面。 这种渗透剂允许一段时间在这个零件的表面允许它输入和装载所有空缺数目或间断性。 在适当的居住期间以后，这种渗透剂从零件被去除出现。 您必须执行关心防止在间断性包含渗透剂的删除。 然后应用称 “开发员的”材料。 这位开发员在得出帮助所有被困住的渗透剂从间断性并且改进任何表示的公开性。 对于关于染料渗透剂检验的更多信息，请咨询非破坏性检验方法指南， NAVAIR 01 lA16。
