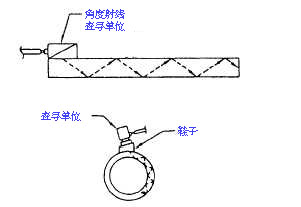

图 15-14。- 角度射线检验。

图 15-15。- 面波检验。

圆柱形要素、焊接的考试镇压的皮肤和检验的检验。 图 15-14 显示典型的角度射线检验。

地表电波。 - 这个面波方法设想移动沿表面和在材料的表面下振动的射线。 当地表电波用于检查被绘的表面时，您应该执行小心在设置期间和解释由于表面反映的可能性从临时和中断的在被绘的表面。 面波检验可以用于许多域 NDI 应用

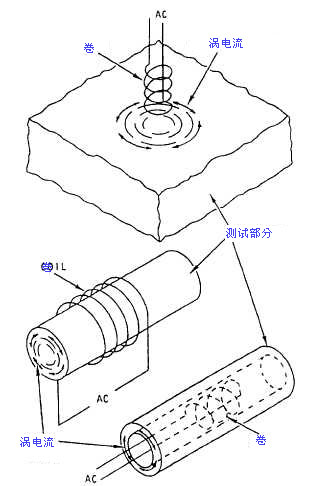

图 15-16。- 涡电流的生成以多种部分配置。

介入表面镇压或轻微表层下间断性。 在平稳的表面，合理的能源可能移动与一点能量损失的长的距离。 地表电波在弯曲的角落附近传播，并且他们反射在锐边。 毛面或液体在表面变稀地表电波，因此区在搜索部件前面一定被避免的 耦合剂。 图 15-15 显示一个典型的面波检验。

涡流检验

涡电流是在电导体导致的电流被与一个磁场的回应。 涡电流是圆的本质上，并且他们的路径是针对的垂线对这个应用的磁场的方向。 在涡流测试期间，一般来说，变化的磁场是由流经电汇的卷交替的电流 (ac) 生成的立即确定在导体附近，在导体附近，或者在导体内。 图 15-16 显示流以多种配置的涡电流。

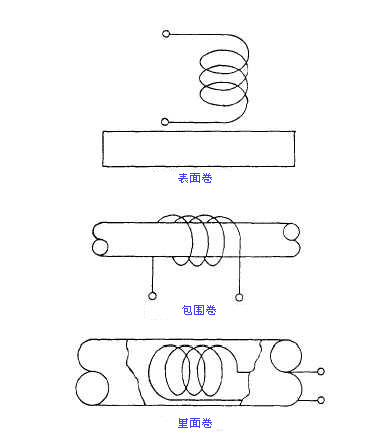

图 15-17。- 基本的卷配置。

卷和探测。 - 涡流盘绕，并且探测包括被设计的电汇一个或更多卷引入一个变化的磁场到零件确定测试变量的作用对此磁场。 磁场的生成起因于流经卷的交变电流。 在选择涡流探测或测试卷的一个根本对价是其打算的使用。 小直径探测或缩小的包围的卷将提供小的缺陷的增加的解决方法。 更大的探测或宽包围卷将提供好平均为厚层性质。
