4. 从活塞、闸住房和光盘指南去除刹车摩擦片。

5. 清洗刹车装置要素与低压压缩空气。 洗涤在 P-D-680 洗涤剂的所有金属零件。 烘干与压缩空气。

6. 检查版本部件故障、裂口和蛾眉凿。 如果损坏，请替换完全版本部件。

7. 检查闸住房镇压和磁道墙壁裂口或其他可视故障的。 故障将需要转向在完全刹车装置试样结果的用品。

8. 安装新的衬里在住房洞和铆钉在光盘指南衬里。 摩擦适应将拿着在住房洞的衬里。 不要使用水泥。

9. 安装为这样使用在活塞洞使用制动衬面粘合剂指定的新的衬里 (例如， Pliogrip 没有 3)。

10. 安装闸光盘到闸住房。

11. 浸洗闸版本从治疗日期工具箱的部件装箱到液压机液体并且安装在闸版本部件。

12. 用液压机液体轻的涂层涂版本部件的活塞并且安装在住房。 加强气缸盖住房在 MIM 上指定或这个 03 指南。

13. 重新安装入口插件、轴衬和放出器适配器到住房。 使用在液压机液体被浸洗了的新的装箱。

14. 联销铁丝气缸盖，流血这个闸，并且为损失和正确的操作测试这个闸。 此刹车装置的试验压力是 1,100 psi。 暂挂压 2 分钟并且检查集合泄漏。 发行并且重新应用压 10 次和支票光盘的适当的闸运算和版本的。 允许这个闸突出 2 分钟有被解除的压检查静态可变的损失。

在双面磁盘的闸，以及一些唯一盘式制动器，衬里可能被替换，无需干扰闸液压机构。 参见图 12-51。 在本例中，减震支柱上升与轮子插孔，直到轮子是确切陆运。 去除轮子，并且附有安置这个的闸后挡板去除的四个内部令人悲痛螺栓。 二个固定螺钉位于闸住房的每个端被松开允许七个轨耳轮缘附有的螺栓的删除的足够。 确定刹车装置被支持，在您去除螺栓前，或者对闸水管的故障可能发生。 从活塞、中心托架、后挡板和光盘指南去除刹车摩擦片。 必须操练被铆牢的衬里。 按扣装上或摩擦适应衬里可以容易地撬起与一把公用螺丝刀。 从刹车装置要素去除土和其他外部微粒使用低压压缩空气。 在此运算时佩带安全性视力保护。

清洗闸零件的外部表面与用 P-D-680 洗涤剂缓冲的布料。 替换附有损坏的按钮的所有制动衬面。 应该检查住房、后挡板、中心托架和所有螺栓故障、镇压或者损失，如可适用。 lf 这个闸有水力损失或，如果损坏住房、后挡板或者中心托架或崩裂，应该替换和上缴完全刹车装置到维修服务的用品在下高水平维护。

检查这个光盘最小的厚度，键槽的最大宽度和翘曲。 检查这个光盘翘曲通过使用在这个光盘间的表面的一把直尺。 调直的一个翘曲的光盘指令可以在这个可适用的 03 指南找到。 替换非常地被佩带的一个闸光盘。

当闸光盘键槽非常地被佩带或被延长时，请检查在轮子集合内的闸磁盘驱动器关键字故障和证券。 如果这个故障超出在可适用 MIM，指定的限制请替换传动键或轮子。

新的衬里在闸活塞、中心托架和后挡板被安装。 光盘指南衬里被铆牢对光盘指南。 活塞被推回到活塞住房，直到最多 1/8 英寸衬里在住房之外推出。 装配在轨耳轮缘的闸，并且扭矩所有附有的螺栓以及四个内部令人悲痛螺栓对在 MIM 提供的说明。 附有在闸住房的纵向轨螺母必须有他们的平面往在最终扭矩的固定螺钉。 固定螺钉被拉紧对安全性的平面螺母。 巩固有联销铁丝的四个内部令人悲痛螺栓。 安装轮子，并且减震支柱降低。 进行操作检查验证正确的操作。 在衬里和光盘替换程序中的指定的步骤和所有附件最终安全如 MIM 所示要求质量保证核实。

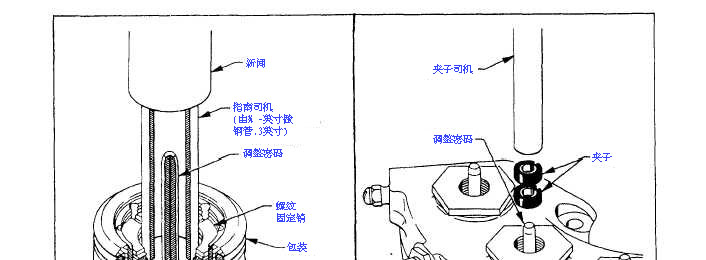

图 1252。- 密封替换和活塞回归调整。

图 12-52 显示在替换活塞密封和调整这个返回机构介入的多种步骤。 安置对承运人和后挡板去除拿着磁道的内部令人悲痛螺栓 (图 A)。 磁道住房被安置在新闻下，如图 B. 所示。 使用新闻和传动销通过他们的夹子强制调整的针和从住房去除活塞。 切记传动销在这个调整的花马围绕防止损坏调整的针装箱和夹子。 其次，请裁减在螺帽的联销铁丝。 使用穿线的丛生的板钳，说明视线内 C，

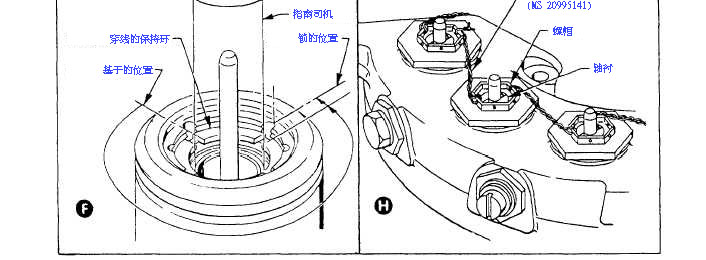

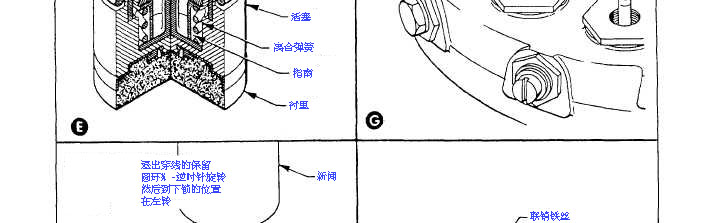

图 12-52。- 密封替换和 继续的调整 的活塞回归。
