了解目的： 识别这个唯一光盘，双面磁盘和复本位制的盘式制动器集合的维修次序。

唯一光盘，双面磁盘，多重磁盘和被分割的电动子刹车装置的说明和运算在本章包括前。 关于唯一和双面磁盘的刹车装置和说明的另外的三金属的盘式制动器集合的维护信息和运算在此部分报道。

唯一和双面磁盘的闸

自动地被调整的唯一和双面磁盘的闸被设计提供在闸光盘和刹车摩擦片之间的令人满意的连续结算。 不管衬里或顽童穿戴，这个闸的自动调整功能维护期望衬里和顽童对光盘结算。 参见图 12-47。 当您应用闸时，液压移动每个活塞和其顽童或者衬里光盘或光盘如可适用。 当衬里佩带，活塞推进调整的针 (通过泉源向导) 和行动针调整的针夹子的摩擦。 当您发行刹车压力时，离合弹簧的强制移动远离闸光盘的活塞，但是它不移动调整的针，由针夹子的摩擦暂挂。 活塞移动远离这个光盘，直到它终止调整的针的题头。 因此，不管相当数量穿戴，活塞的同一次旅行将要求应用这个闸，并且连续结算将被维护。

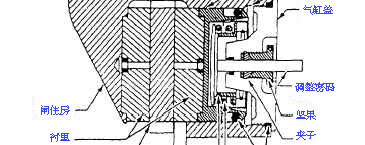

图 1248。- 一个唯一盘式制动器集合的横截视图有被获取的扭矩型的自动调整器的。

自动调整的功能可能指一个被获取的扭矩的类型或被获取的 nontorquing 的类型。 图 12-48 显示一台典型的被获取的扭矩型的自动调整器。 是必须的结算被设立在衬里和光盘之间在扭矩自动调整螺母前对为这个闸指定的这个金额介入。 否则，这个闸将扯拽直到金额等于与内建

1. 螺帽
2. 穿线的轴衬
3. 间隔号
4. 夹子，分开的衣领
5. 洗衣机

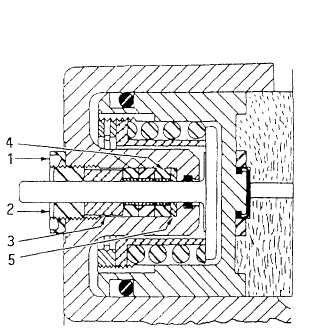

图 12-49。- 被获取的 非扭矩 型的自动调整器。

结算从衬里的表面被佩带。 使用适当地扭矩的调整螺母，这个夹子和调整的针之间的摩擦是足够极大解决离合弹簧的压缩，并且调整的针通过这个夹子将被拉只补尝衬里穿戴。

在扭矩对这个指定值的自动调整螺母以后，返回他们和再旋转几次。 此程序将保证适当联接所有部分和正确的扭矩在总装。 图 12-49 显示在一些唯一和双面磁盘的刹车装置使用的被获取的 非扭矩 型的自动调整器。

包含 nontorquing 的调整器的闸可以由螺帽和穿线的丛生确定在每个调整的针。 在扭矩和 非扭矩 型的自动调整之间的唯一的区别是这个使用的方法制约调整的针的移动。 这个扭矩型的调整使用一个逐渐变细的夹子，并且 非扭矩 使用一个或更多 l/4 英寸夹子组成由黄铜划线员。

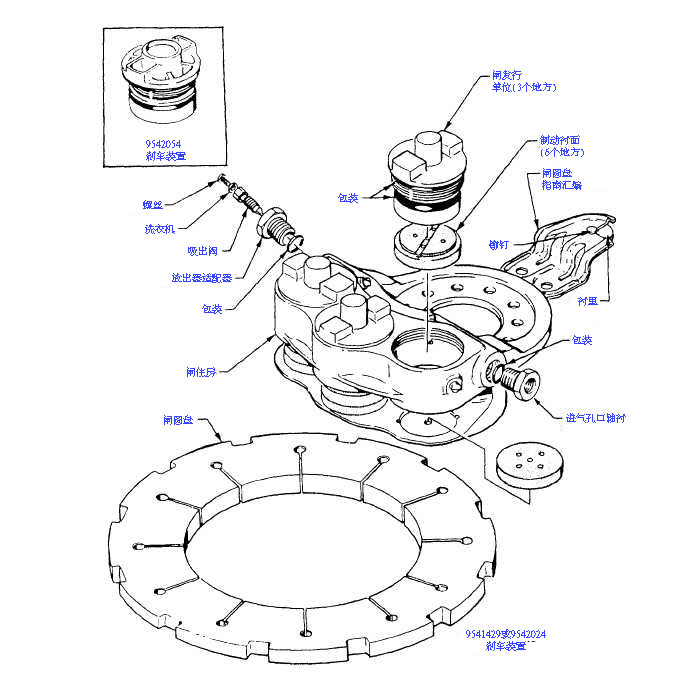

图 1250 唯一光盘闸维修服务并且分开替换绘制。

备用的夹子装备有安装的试验针对调整的针的近似直径打开这个夹子，因而预防损坏对于 夹子 在安装时。 当这个夹子是牵强的在调整的针，试验针被逐出。 如果将重新使用夹子，当闸被拆卸时，他们应该有试验针被重新安装在这个闸的集合面前。

在唯一盘式制动器的闸维修服务包括替换衬里，被佩带的或者损坏的密封的设备，刹车版本部件或者刹车光盘。 参见图 12-50。

衬里替换和治疗日期工具箱安装包括下列步骤：

1. 去除联销铁丝并且松开气缸盖 (闸版本部件); 从住房去除版本部件。

2. 从闸住房去除这个光盘。

3. 去除入口插件和轴衬、放出器适配器和 O环装箱。

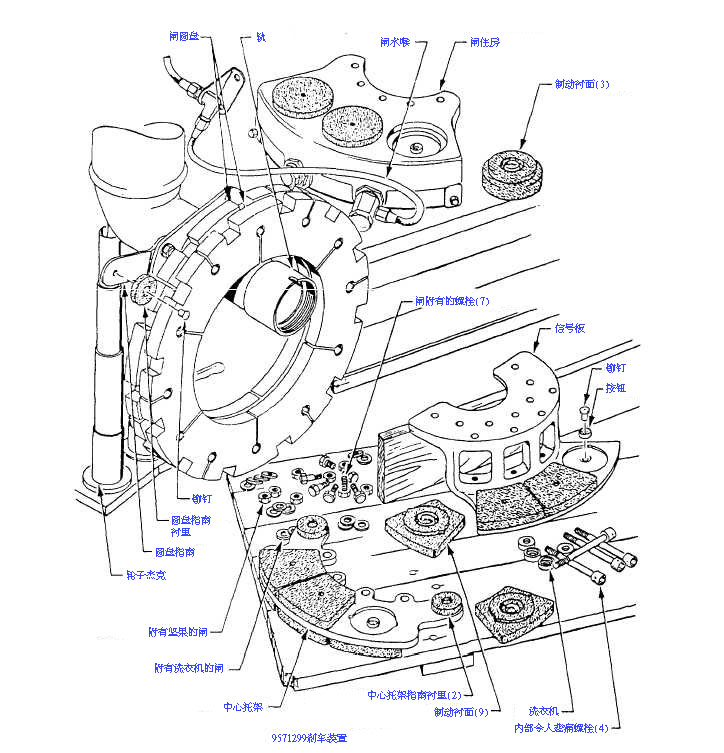

图 12-51。- 双重光盘闸维修服务和零件替换。
