从住房去除螺帽、轴衬、间隔号和夹子。 如图 D. 所显示，去除春天保持环从活塞的内部。  当衬里仍然附有活塞，请支持活塞在新闻中。 请使用 7/8 英寸钢管材的 3 英寸长度强制对底层的指南在调整的针，如视图 E. Hold 所显示指南在这个基于的位置和顺时针旋转穿线的保持环，直到环形是贴身的底部指南。 从基于的位置逆时针退出轮的穿线的保持环 3/4，并且，如果需要，持续逆时针转向

1. 吸出阀
2. 转动的光盘
3. 固定式光盘
4. 住房后挡板
5. 被锁上的扭矩管
6. 扭矩管间隔号
7. 压力板子装配件
8. 闸进气孔口
9. 自动调整结构
10. 闸住房子装配件
11. 闸聚集的螺栓

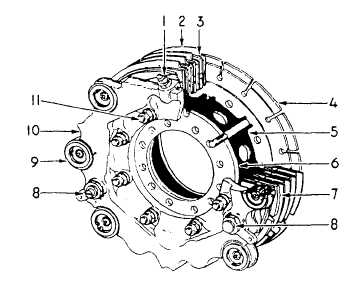

图 12-53。- 三金属的刹车装置。

下锁的位置，如视图 F. 安全所显示与电汇保持环的穿线的保留。 用在液压机液体被浸洗了的新的装箱替换活塞装箱，并且保证这个装箱和调整针词根用活塞集合在磁道住房润滑然后被安装，并且强制对完全在住房洞终止了 基于的位置 。 活塞被支持他们的对的衬里终止了位置。 请使用新闻和夹子驱动器，如图 G 所示，强制夹子，一次一个，在调整的针，直到他们基于。 当安装，活塞在完全必须保持终止了位置夹子。 安置在调整的针的间隔号并且安装用手指拧紧的轴衬。 拿着在用手指拧紧的位置的轴衬并且安装并且拉紧螺帽。 安全性电汇螺帽，如图 H. 所显示。

注意： 在一些刹车装置上，调整的销子套筒 (调整针螺母) 扭矩对一个指定值。

必须在重新组装之后测试刹车装置。 连接刹车装置到一个水力用品来源。 流血刹车装置并且运用 600 psi。

1. 住房后挡板
2. 固定式光盘
3. 转动的光盘
4. 压力板子装配件
5. 压力板
6. 穿戴牌照装绝缘体工
7. 穿戴牌照
8. 吸出阀
9. O环和支承环
10. 活塞
11. 活塞装绝缘体工
12. 闸住房子装配件
13 自动上锁的螺母
14. 闸聚集的螺栓
15. 扭矩管间隔号
16. 被锁上的扭矩管
17. 入口轴衬
18. 自动调整结构
19. 自动调整针
20. 回归春天指南
21. 离合弹簧
22. 自动调整针管
23. 自动上锁的螺母
24. 分开的衣领夹子
25. 保留环状
26. 春天住房
27. 春天住房轴衬

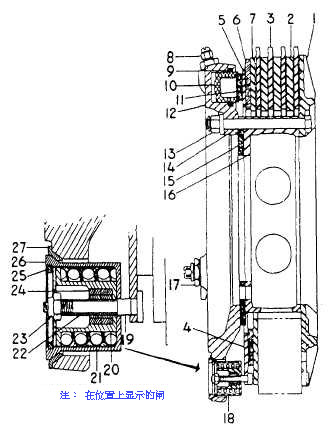

图 12-54。- 三金属的闸集合交叉部分。

小心

在施加压前，请切记这个闸适当地装配与所有螺栓扭矩的和闸光盘在位置。 失败能导致伤害对人事部。

当您检查刹车装置泄漏时，请暂挂试验压力 2 分钟。 发行并且施加压 10 次肯定这个闸适当地发挥作用。 当发行时，闸光盘应该是自由的液压。 允许这个闸突出在 2 分钟有被发行的压和检查静态可变的损失。

如果不将立即安装刹车装置，请安装是集合的一部分的所有附有的硬件，用防腐液压机液体和盖帽装载或者插入所有空缺数目防止污秽。
