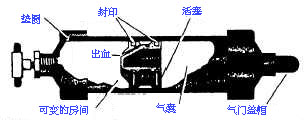

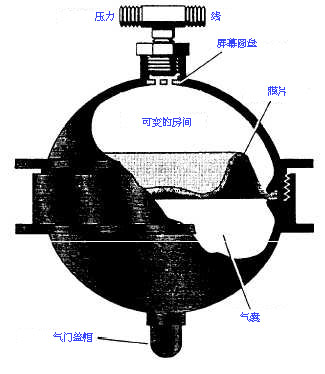

累加器 累加器的目的在一种液压机构的将存储数量的流动在压力下。 有几个原因为什么存储数量的流动在压力下是有利的。 其中一些如下是列出的： 1. 累加器作为坐垫可能由搏动的可变的发运造成从泵或从系统操作的水击。 2. 累加器补充输出的泵以流动在压力下的形式，当泵在最大负荷下时通过存储能源。 3. 在正常液压机构故障情形下，在累加器存储的这个能源可能用于开动部件。 例如，满足的能源在轮式制动器的几种应用的累加器可以存储。 有累加器的二种通用类型在使用中在海军航空器。 他们是这个球状类型和圆柱形类型。 直到几年前，这个球状类型是通常使用的累加器; 然而，圆柱形类型比这个球状类型证明令人满意高压液压机构的和通常现在使用。 两个类型的示例在表 7-34 显示。 球状类型 这个球状类型累加器在一起被拧紧的二个一半被修建。 一张合成橡胶膜片被安装在两个一半之间，做二个房间。 二个穿线的空缺数目存在于这个装配部件。 在顶层的空缺数目，如图 7-34 所显示，包含防止这张膜片挤压通过，当系统压力被耗尽时，因而爆裂这张膜片的这个穿线的空缺数目的一个屏幕光盘。 在有些设计屏幕被按钮保护者替换被紧固对这张膜片的中心。 这个顶部穿线的空缺数目为累加器的可变的房间的连接数提供方法与液压机构。 底层穿线的空缺数目为航空补白阀门的安装提供方法。 此阀门 (当开放) 允许航空/氮气来源将被连接对并且输入累加器; 而且，当阀门是闭合的时，它捕捉航空/氮气在累加器内。
图 7-34.压力 |
|
