在图显示的水管试验合格 5-16 上是由 Greer 动水学制造的，合并。 此试验合格特别是为试验压力测试航空器管道装置设计并且能够发展静压 30,000 psi。

对于证明测试是必需的高静压是由车间气源关闭的前置泵导致的有 80 到 120 psi 压。 这个部件在四行程被挂接，为闩上它提供安装孔对这个甲板。 图 5-17 显示仪器和控制，并且表 5-6 列出其中每一的功能。 您应该熟悉这些仪器和控制在使用试验合格前。

要运行航空器水力水管试验合格 (Greer)，请仿效下述的做法。 在您运行试验合格前，请做下列检查和调节： 切记这个水库被装载。 连接车间气源供应行到这个立场并且打开航空停机阀。 启用压力调整器对这个低压位置。 没有特殊开始的指令，因为这个立场开始运行，当气压被承认到电路通过打开航空停机阀。 这个立场可能通过加盖所有压出油口，打开流动出口阀和允许泵运行给加热在 1 分钟。

安装测试的软管排列

有气压 管理者 设置了在零，增强盖子到这个打开位置。 选择适当的范围适配器 (与 O环) 适合将被测试的软管排列，并且安装它在高压管汇出油口。 连接测试软管排列的一个末端到繁多适配器。 插入不使用的繁多口岸。 连接排出阀到适配器。 连接在另一端测试水管的第二台适配器。 在开始这个测试前关闭耐热有机玻璃盖子。

测试过程

应该测试软管排列与这个可适用的军事说明符合; 例如， MIL-H-5593 或 MIL-H-8794。 每个水管说明产生验收试饩压，并且其他相关数据为该特殊类型冲洗。 静压通过关闭出口阀和增加与压力调整器的压发展。 在测试水管的压在液髅压力测量仪指示。 红色追随者指针将指示最大压适用于水管。 此压可能通过调整压力调整器增加或减少。

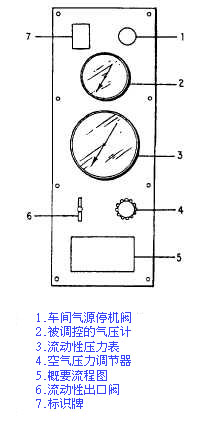

图 5-17.仪器 和控制。

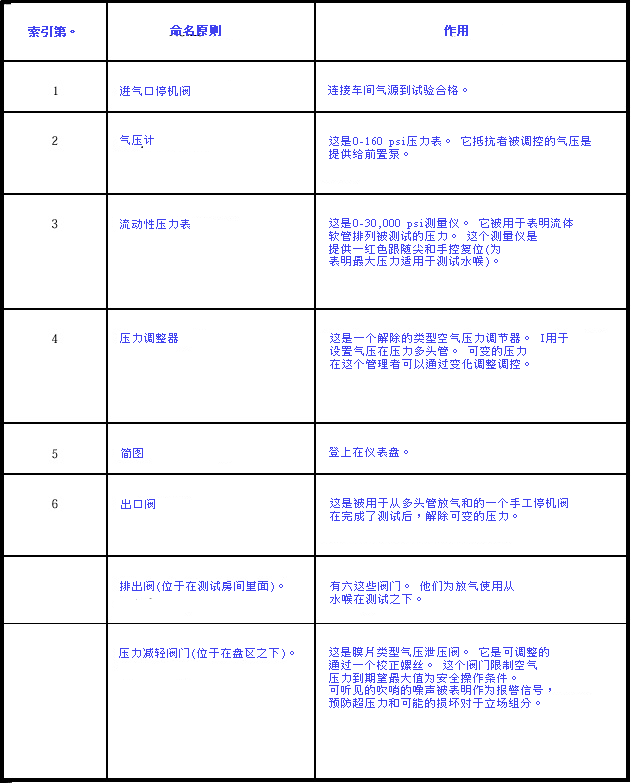

表控制和仪器 5-6.作用

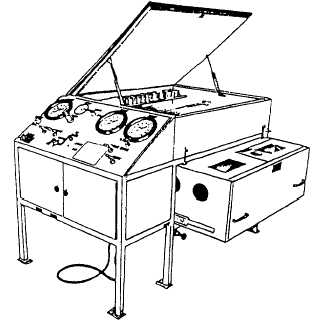

图 5-18.航空器 水管爆炸试验合格 (科学的 CGS)。

在这个测试是完全的后，路过迟缓地打开出口阀和减少与压力调整器的这个立场压。 当液髅压力测量仪读零时，耐热有机玻璃盖子可能被上升，并且测试水管是未连接和去除。
