水管破裂了试验合格，显示在图 5-18 上，是由 CGS 科学公司 制造的。 此试验合格为航空器多种长度和范围管道装置压力试验提供方法。 液压 15,000 psi 和气动力学的压 1,500 psi 为水管的测试是可用的。 试验合格是允许闩上到这个甲板在行程挂接的一个完全地独立性的部件。 便门和可移动的面板提供容易进入给所有组分为维护。 图 5-19 显示控制和仪器和表 5-7 列出其中每一的功能。 您应该熟悉这些控制和

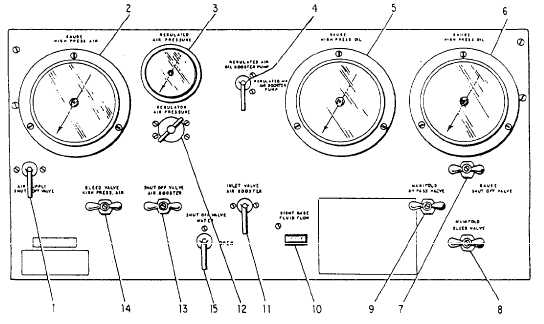

1. 供气停机阀。
2. 高压气动测微仪 (0-2,000 psi)。
3. 调控的气压计 (0-160 psi)。
4. 选择活门，上油前置泵或航空 BOOSTYER 泵的调控的航空。
5. 高压油位表 (0-20,000 psi)。
6. 高压油位表 (0-2,000 psi)。
7. 测量仪停机阀。
8. 繁多排出阀。
9. 繁多旁通阀。
10. 观测计。
11. 航空助推器吸入阀。
12. 空气压力调节器。
13. 航空助推器停机阀。
14. 高压放气的阀门。
15. 水停机阀

图 5-19.控制 和仪器。

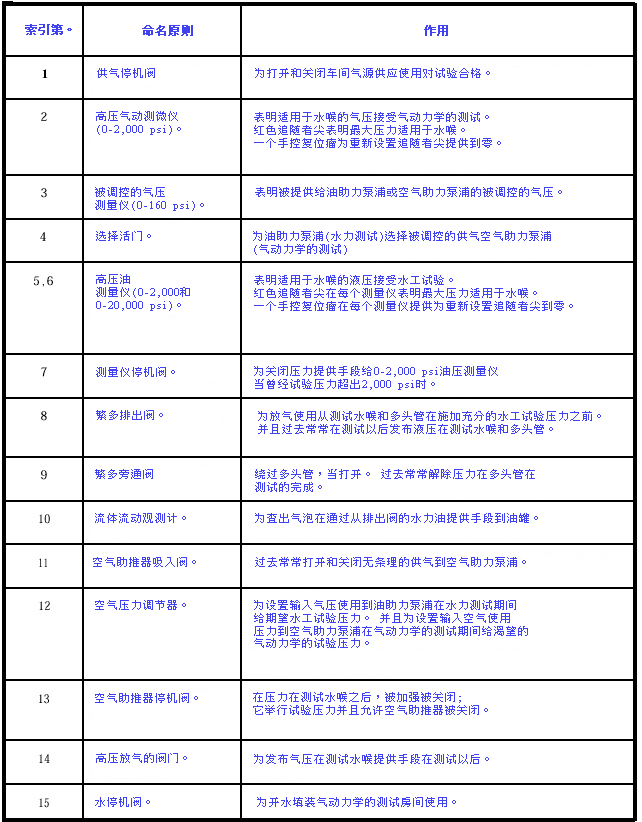

表控制和仪器 5-7.作用

在使用试验合格前的仪器。 要运行水管爆炸试验合格 (科学的 CGS)，请仿效如下所示的做法。

在您进行下列初步的调整前，请保证航空和电气系统被加强。 检查水库油面。 如果这个水库不是充分的，请添加水力油。 切记繁多旁通阀是闭合的。 打开繁多排出阀。 切记航空助推器吸入阀是闭合的。 切记高压放气的阀门是闭合的。 设置最小的压的空气压力调节器 (充分地逆时针)。 打开测量仪停机阀。 调整在测量仪的红色追随者针到零。
