了解目的： 认可用于排错飞机构造和多种信息源的基本步骤可用。

以概要的形式，在多种指南包含的许多信息发行由海军航空器的海军航空兵系统命令和设备是、块和摄影图画或者绘制。 为了知道航空器功能的系统或要素，您如何一定能读和了解这些图画和绘制。


3-3.线 特性继续的图。

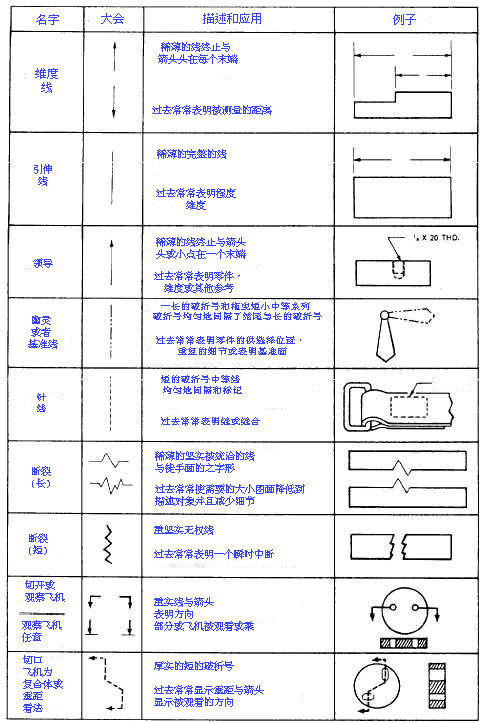

线路的含义线路字母表是这个技术人员和这位工程师的共同语言。 在画对象，制图员不仅安排不同的视图以某一方式，而且使用线路的不同的类型表达信息。 排行特性例如宽度，在这条线路的中断，如图 3-3 所显示，并且之字形有含义。

图画的解释

示意图通常用于说明多种电路，液压机构，燃料





图 3-5。- 停机装置系统概要。

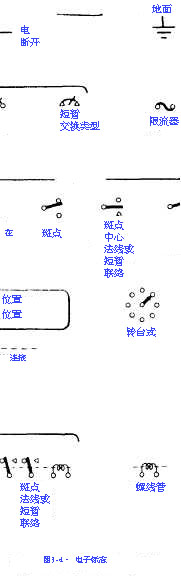

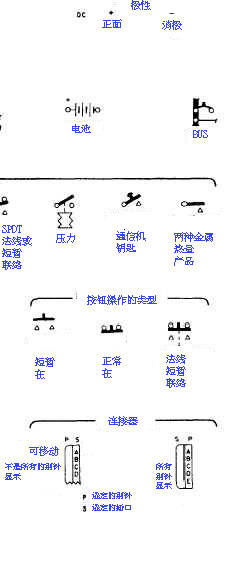

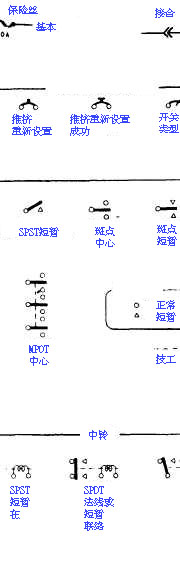

系统和航空器的其他系统。 一条电路的要素由在图显示的标准电子符号通常表示 3-4 上。 查看此图并且注意保险丝、接合、陆运和极性的电子符号。

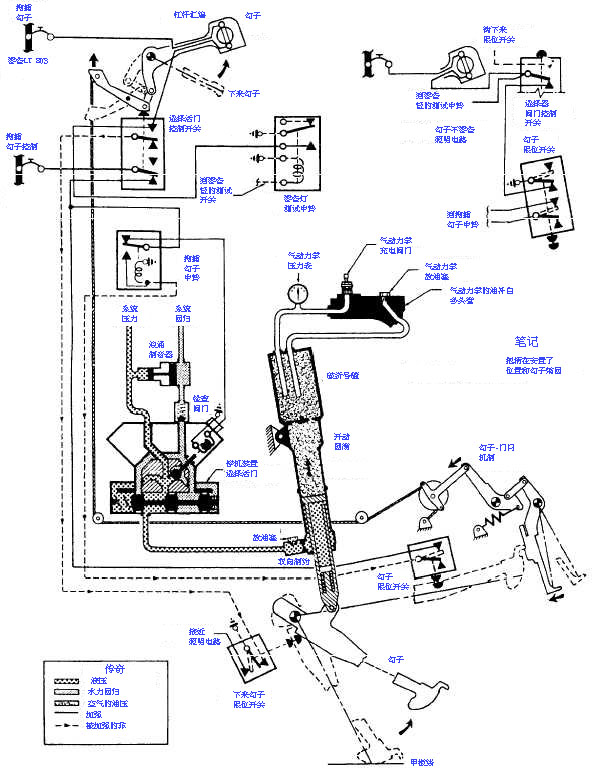

图 3-5 是显示一个停机装置系统的一张简图。 在说明的不同的符号指示液压机液体流。 绘制也指示被加强的和 非通电电汇。 每个要素名义上说明并且被识别。 箭头指示每个要素的移动。

图 3-7.摄影 图画有 爆炸视图

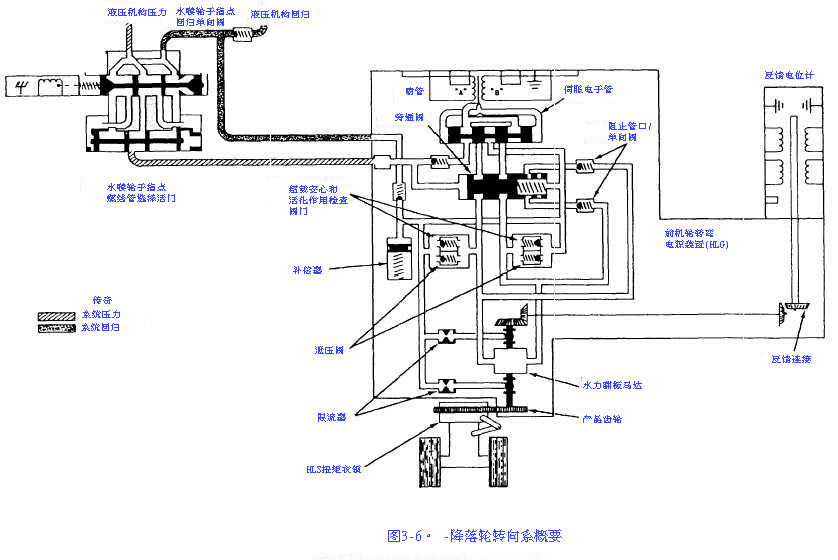

结构图可能用于说明系统。 降落轮转向系在表 3-6 是使用的一个好例子结构图。

在结构图，其中每一个这个系统的要素由块表示。 每个块表示的这个要素的名字近该块。 结构图也是有用的在显示要素的关系。 他们可能也显示不同的要素运行的顺序。

一张摄影图画是详细资料和整个集合的表示。 图 3-7 是一张摄影图画的示例。 对此种图画的另一使用是显示反汇编或者一张分解图。 此种图画使这位技工发现一台特殊设备的部分如何被汇集。

正投影图用于显示零件、要素和其他对象详细资料和由这个对象的制造商主要使用。 通常，这个对象的两个或多个观点在这张图画产生。 在读的详细说明山岳学，以及图画的其他类型，在读取包含和速写 NAVEDTRA 10077-F1。
