要求油漆的管集合，当防护完成在表 6-8 被描述。 钛或不锈钢管材不要求初级读本或油漆除了在不相似的金属区。 初级读本或油漆

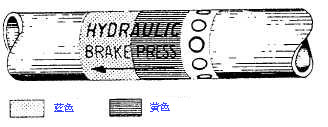

图 6-17.流体 线路识别应用。

不需要取消在海军航空器当前安装的不锈钢管材。 此的基本的原因是破裂或损坏的油漆系统设立一个有差别的氧浓度电池，可能导致管材腐蚀故障。 不要绘空速表管材、氧气，或者其他铅锤线内部表面。 管集合位于在航空器里面是内部管集合。 管集合设置在航空器外面是外部管集合。 使用应用技术在 NA01-1A-509 上指定，内部管集合要求锌铬酸盐二件外套防护完成。

确定

应该在安装或存贮前识别被制造的管集合。 应该调用从被去除的管集合的识别标签的所有信息到在替换管集合的标签。 通过标记或模板印刷这个零件号码、制造商编码和其他必需的数据的墨水鉴别管集合在管集合。 应用清楚的油漆一件防护外套在标号的。 要帮助在多种管材系统和工作压力的迅速确定，在航空器的每条流体线由磁带油漆或小条范围确定在线路附近的在每配件附近。 这些识别的媒体在每隔间至少一次适用。 各种各样的信息也被运用于线路。

确定磁带被应用于所有线路少于直径的 4 英寸除了冷线路、热线、线路在油腻的环境里和线路在有被引入发动机进口的磁带的可能性的机舱。 在这些情况下和其他不应该使用的地方磁带，被绘的确定被应用于线路。

确定磁带编码指示功能、目录、危险等级、流动方向和压在流体线。 这些磁带是应用的与 MIL-STD-1247C 符合。 发行此军用标准标准化在国防部的流体线确定中。 图 6-17 显示应用这些磁带方法如指定根据此标准。

线路的功能利用磁带，大约 1 英寸被识别宽，字、颜色和几何符号被打印。 功能打印标号，如所提供在 MIL-STD-1247C，是国际标准化协议主题。 指示一个仅功能每颜色或颜色总宽度的四分之三在磁带的左边有一个编码颜色或颜色。 这条线路的功能被打印用英语在磁带间的色的部分。 非英文人员发现并解决问题或维护航空器，如果他或她认识这个编码，但是不可能读英语。 功能确定磁带的右边四分之一包含一个几何设计而不是颜色或字。 图 6-18 是列表，以列表形式，功能和他们的关联确定媒体如使用

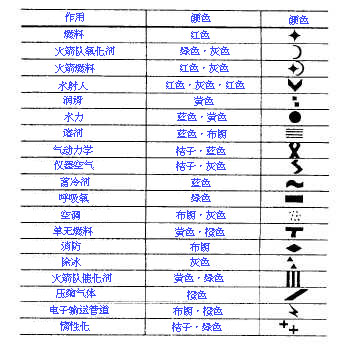

图 6-18.功能 确定类型数据。

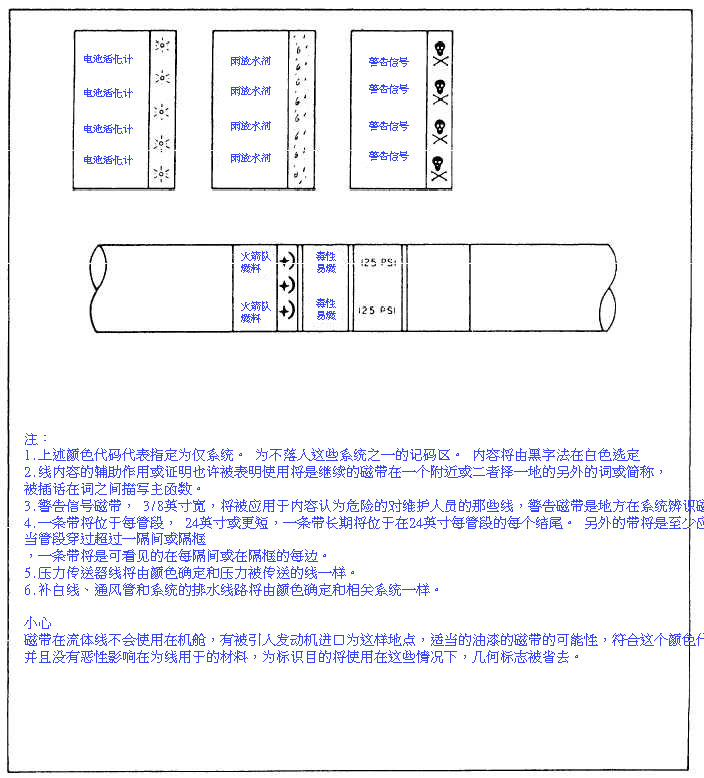

图 6 19.颜色 被编码的功能确定磁带。

磁带图 6-19 显示使用的不同的磁带。 在识别管材。 确定危险等级磁带显示这个危险等级与这条线路的目录相关。 用于的磁带显示危险等级是宽大约 1/2 的英寸，与在这条线路包含的这个危险等级的缩写被打印在磁带间。 有危险等级四通用选件类被找到与流体线相关。 这些危险等级在下列文本概述：

易燃材料 (FLAM)。 指示 FLAM 的这个危险等级用于识别所有材料

图 6 19.续颜色编码了磁带的功能确定。

通常地通认作为 易燃物或可燃烧物。 含毒物和毒材料 (含毒物)。 这个字确定的线路含毒物包含是非常危害的对生活或健康的材料。
