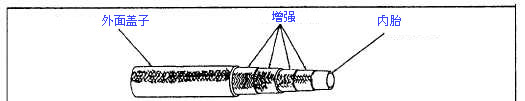

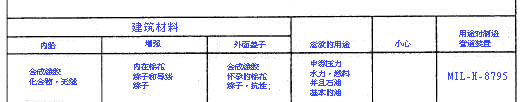

第5章 水管制造和维护 章节目的： 在完成了本章后，您将有航空器水力和气动力学的水管和他们的关联硬件制造的运作的知识和维护。 您负责维护数百的部分流体的脚，并且航线和多种硬件和密封在现代航空器查找了。 这些线路维护频繁地介入水管和管道装置的制造和替换。 要能选择水管的适当的类型和管道装置和他们的硬件，您将需要这个类型的基础知识，范围和的材料项目将做。 水管和管道装置 了解目的： 识别在海军航空器使用的水管、管道装置、硬件、工具和设备的多种类型。 管道装置用于连接运动机件用固定式零件和在地点受严重振动支配。 管道装置比铝合金管材大量并且更加迅速地恶化。 使用他们，只有当绝对必要。 管道装置由水管和水龙头装置制成。 水管包括多种材料多个层。 水管的示例最常用在媒体压应用在表 5-1 显示。 水管的类型 有用于军用飞机和相关设备的水管的二种基本的类型。 他们是合成橡胶和聚四氟乙烯，一般叫作 Teflon@ 或 PTFE。 批量水管确定随水管被修建的材料将变化。 是重要的您能明显地识别认可将使用的适当的水管多种水管标号。
合成橡胶水管 合成橡胶水管有用棉花和电汇辫子层包括的一个无缝的合成橡胶内胎和橡胶怀孕的棉花辫子一块外面层。 水管在低，媒体和高压类型提供。 合成橡胶水管 (如果橡胶隐蔽) 是由沿水管的长度被模板印刷的指示符数据条和标号确定的。 指示符数据条 (也称位置线路由于其在确定水管的平直度或谎言的使用) 是一系列的小点或破折号。 标号 (信函和数字) 包含这个军事说明、水管范围、治疗日期和制造商联邦用品编码号。 此信息被重复在间隔 9 英寸。 参考图 5-2。 范围是由编号跟随的破折号表示的 (指零件编号)。 零件编号不表示水管的里面或外部直径。 它是指严格的管范围等同的外部直径在 sixteenths 的 (1/16) 一英寸。 破折号 8 (- 8) 联接到第 8 严格的管，有一条外部直径二分之一英寸 (8/16)。 水管的于不会是二分之一英寸，然而轻微更小的允许管厚度。 治疗日期为年龄控制提供。 它由季度和年表示。 年分开成四个季度。 第 1 个季度 3月 1月， 2月， 第 2 个季度 6月 4月， 5月， 3d 季度 9月 7月， 8月， 第 4 个季度 12月 10月， 11月， 治疗日期在批量水管容器也被标记与军用标准 129 (MIL-STD-129) 符合。 合成橡胶水管 (如果包括的电汇辫子) 是由在水管附近被包裹的范围确定的在末端和在沿水管的长度的间隔。 每个范围标记用同样信息 (fig.5-2)。 聚四氟乙烯塑料软管聚四氟乙烯塑料软管组成 四氟- 乙烯树脂，被处理并且被挤压到对一个期望范围的管形状。 它用不锈钢电汇包括，是结辨的在力量和保护的管。 此水管的好处是其操作温度范围、其化工惰性对用于水力和引擎润油系通常的所有流体和其长寿。 此时，媒体压和仅高压类型是可用的。 这些是有设立制造厂的终端部件的完全集合。 配件可能是这个可拆的类型或这个陷型的类型。 当故障发生时，在一个完全集合基本类型必须做替换。 聚四氟乙烯塑料软管由金属带或韧劲的塑料范围确定在末端和在 3 英尺间隔。 这些范围包含水管军事破折号 (-)和编号表示的说明编号、范围，工作压力和制造商联邦用品编码号。 参考图 5-2。 | |
