有加热亚铁材料的不同的表单例如钢。 在本章包括的方法硬化，熄灭，磨炼，焖火并且正常化和表面硬化。 术语例如汽化， cyaniding 和氮化也讨论。

硬化。 热治疗显著地变换钢颗粒结构，并且它是，当穿过钢获取硬化次幂的一个临界温度范围时。 当钢部分在赤热之外迟缓地和统一被加热，其外观在亮光将增加，直到某一温度被到达。 颜色将轻微更改，变得有些更加黑暗，可能被采取作为表示转换在这种金属 (被转换成奥氏体) 的珠光体内发生。 当此状态更改是完全的，钢将继续增加在亮光和，如果迅速冷却防止更改从撤消，坚硬将被生产。 如果，而不是迅速熄灭，钢让迟缓地冷却，这种金属再将穿过状态更改，并且这张冷却速度一瞬间将被拘捕。

要获得最大坚硬的情况，提高钢的温度充分地高造成状态更改充分地完成自己是必要的。 此温度叫作这个上面的关键步骤。 被加热了对其上面的关键步骤的钢完全地将硬化，如果迅速地熄灭; 然而，实践上，由大约 28 超出此温度到 56C (50 对 100F) 是必要的保证这个部分的于的详尽的热化。 如果上面的临界温度被超出太多，一个令人不满的粗面范围在硬化钢将被开发。

成功硬化钢主要将取决于下列系数：

1. 对热化的利率的控制，特别地防止崩裂厚实和不规则的部分

2. 详尽和统一热化通过对正确的硬化的温度的部分

3. 熔炉大气控制，一旦某些钢零件，防止称和脱碳

4. 正确的热容量、黏度和温度熄灭媒体，足够硬化和避免镇压

当加热钢时，您应该使用准确仪器确定这个温度。 通常，然而，这样仪器形成弧光不可用，并且在这些情况下，钢的温度可能根据其颜色近似判断。 与多种颜色相应的温度在表 15-1 被测量; 然而，温度可能根据颜色判断的准确性取决于这名工作者的经验和这个工作被完成的光。

熄灭程序。 一定数量的液体可能为淬火钢使用。 媒体和浴的表单主要取决于将冷却的这个工作的本质。 是重要的提供媒体的一个满足的数量允许这种金属熄灭，无需导致在浴的温度的上一个看得出的变化。 这是特别重要的许多条款将一个接一个的地方熄灭。

因为这个条款的某些部分比其他，更加迅速地冷却钢翘曲和裂缝倾向在这个熄灭的进程期间是难解决。 每当温度的转换不是统一的，内部紧张弧在导致翘曲或崩裂的金属设置了，根据张力的严重级别。 不规则形的零件是特别易受这些情况，虽然一个部分的部分以相似的方式经常甚而影响。

运算例如锻件和用机器制造可能设置在钢零件的内部紧张; 因此，在尝试这个硬化的进程前正常化条款是可行的。 下列推荐标准非常地将减少这个翘曲的倾向，并且应该仔细观察：

1. 在浴的底层在顶端不应该投掷条款到浴，通过允许它位于，它易于快速地冷却比在这个底部端，因而造成它翘曲或崩裂。

2. 在浴应该轻微鼓动这个条款毁坏蒸气涂层，也许防止它迅速冷却。

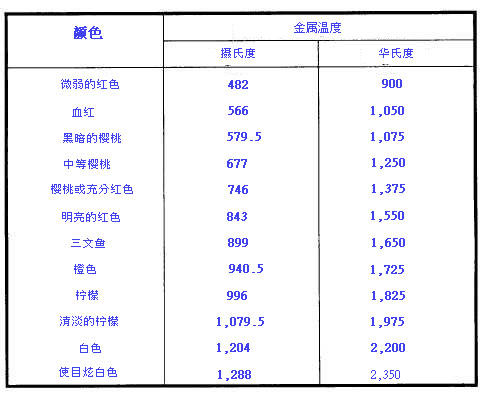

表 15-1。- 钢的颜色图表在多种温度

3. 应该熄灭条款，于是所有零件将冷却统一和与这个最少可能的畸变。

4. 应该浸没不规则形的部分，于是与最大的部分的区首先输入浴。

熄灭媒体。 在这个硬化的进程期间，在某些情况下水用于熄灭钢。 热水锅温度通常被暂挂在 18C (65F)。 对特定应用，可能使用其他浴温度; 然而，冷水可能翘曲或崩裂这个零件，并且热水可能不导致必需的坚硬。

10 百分比含盐水解决方法，当更高的冷却速度希望时，使用。 10 百分比含盐水解决方法通过溶化 .89 镑做盐每加仑水。

油比水是慢在活动和激昂的钢倾向翘曲或崩裂，当熄灭可能被其使用非常地减少。 不幸地，由高碳钢做的零件在油不会开发最大坚硬，当熄灭，除非他们相当稀薄在横断面。 航空器部分，然而，一般使用它和在所有的情况下建议使用它将导致期望程度坚硬的地方。

对于许多条款，报道的偶尔地使用水浴油影片。 当钢通过此油膜被浸入，稀薄的涂层将遵守它。 此活动轻微减速冷却这杯水，因而减少这个倾向崩裂由于收缩。

在熄灭翘曲的调直零件。 必须由对在这个条款，然后施加下压的回火温度的第一热化调直翘曲的零件。 应该继续此压，直到冷却这个部分。 是理想的对 retemper 这个零件在调直以后在这个调直的温度。 不应该做尝试调直硬化钢不加热，不管以前加热了它的次数。 在其被硬化的情况的钢不可能弯曲或与任何程度的被反弹的寒冷安全性。
