了解目的： 认可术语和程序金属板零件的制造的。

有效修建和飞机机架的配件，您一定能计划，裁减和形成金属。 弯线路格式必须包括材料用于的相当数量的折让做这个弯在适当的地点。 这个完成的部分的适当的适应可以保证这个格式，是否裁减，并且弯认真考虑，在实际制造开始前。 在本章和设备讨论的程序被设计提供准确和可靠的结果。

一个格式的发展在金属板的基本上是相同的象图纸和图画的发展。 对于对这些程序的更好的了解，您应该是指和速写， NAVEDTRA 1OO77-F1。

图 13-28。- 转台式设备。

格式程序

当您计划金属时，有应该观察的某些预防措施。 在下列段，某些更加重要的预防措施讨论。 关于使用格式工具的信息，您应该是指和评定工具， NAVEDTRA 12085。

您应该采取充分小心避免毁损铝合金和钢片。 要保护材料的下面表面免受所有可能的故障，您应该安置每个大量纸张、毛毡或者胶合板在材料和加工面之间。 当您与材料一起使用时大页，避免弯曲它是重要的。 它是一个好想法让某人帮助您安置它在加工面。

应该应用格式流体于这种金属的表面，以便这个模式将明显地引人注意。 可能使用任何一个几批准的流体。 蓝色漂白剂流体，在酒精溶化的一种蓝色染料，是最常用的格式流体。 因为它不保护金属以防止腐蚀或作为油漆黏合剂，蓝色漂白剂流体应该是被去除的使用后。 普通的油漆稀释剂或酒精可能用于去除它。

要开始这个格式，您应该保证这种金属的一个边缘是平直的。 所有评定可能根据页的平直的边缘然后。 线路在已知的角度或并行对直尺可以通过标记点做由组合角尺稳固地被暂挂这个平直的边缘。

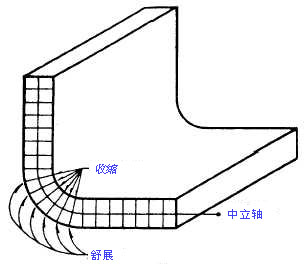

图 13-29。- 中立轴。

如果得到在页的一个平直的边缘开始格式是不可能的或，如果从这个边缘的距离是太极大的，可能使用参考行。 参考行可能通过连接任何二点做用一条直线。 通过使用指南针或分切器，垂线可能被架设到参考行。 一次这条垂线准确地被设立，它可能根据几乎所有格式使用。

不必须为画在铝或镁的线路除了指示这种金属哪里使用划片将被裁减或操练。 应该画其他线路与软线索铅笔。 应该从铝和镁去除铅笔标记防止最终将导致腐蚀的一个电解活动。 它可以去除与异丙醇或 MEK。 如果您折叠一片金属沿着用划片做的一条锋利的线路，这条划线的线路将减弱这种金属和可能造成它沿这个弯崩裂。 如果它不在弯曲时崩裂，它是非常易受以后崩裂，当这个零件的故障可能是危险的。
