在图显示的风档刮水器系统 12-68 上包括减压器、速度控制针状阀门和传动机构、液动执行机构、二个视窗致动器部件和刮水片集合和返回行单向阀。 系统压力处理对减压器，它减少到 2,000 psi，流体然后通过到速度控制阀门，启动，终止和控制刮水片速度。

液压机液体从速度控制部件处理到液动执行机构，反过来，控制并且处理流体对视窗部件。 致动器交替地允许对视窗部件双活塞的反面的流体流动。 刮水片的匀速由从速度控制阀门的流体提供和处理对在液动执行机构的平衡活塞。 流体也处理对视窗部件通过液动执行机构正常进气孔口。 视窗部件，由机架和活塞排列的活动，转换双活塞的直线运动成主动轴的交换的活动。

当这个系统完成了一个刮水器冲程，并且在视窗部件活塞的液压到达值等于与减 200 psi 的系统压力，致动器在背面然后将撤消对视窗部件活塞的反面的流并且重复刮水器冲程活动。

在一块挡风玻璃的任何阻碍将终止该刀片，但是允许其他继续，直到它完成其冲程 (或满足阻碍)，那时在视窗部件积累的压，并且致动器撤消两把刀片的活动。 当针状阀门是闭合的时，提供机械锁定的设备拿着在这个停放的位置的刀片。

注意： 不要运行在一块干燥挡风玻璃的挡风玻璃刮水片。

风档刮水器系统的维护包括主要操作检查、要素的删除和安装和排错。 应该根据下列程序进行操作检查：

1. 当刮水片在行动时，请提供水一件用品在面板的外表面。

2. 检查 7 到 10 镑弧刷臂强制在挡风玻璃的 (在刀片附件)。

3. 连接外部电能用品。

4. 加强液压动力系统没有 1 ac 泵。

5. 请迟缓地打开风档刮水器速度控制针状阀门。

6. 刀片必须从停放的位置移动和开始循环在每分钟 100 个到 300 个冲程之间。

7. 打开仪表盘对视窗部件能够存取。 放气从部件，他们通过崩裂在管材的 B 螺母循环在视窗部件的每个末端。 请允许流体流血到现有的存油盘，直到是明显的取消了所有航空。

8. 检查液压机液体泄漏不是可视的在系统管材，连接数，或者在任何要素。

9. 检查系统元件顺利地执行没有古怪的运算，并且刀片撤消同步。 刀片循环必须是 75 度。 刮水片不能涉及中心过帐、旅行到停车场或者短的循环在高速运算时。

10. 减少刀片运算的速度和分别地手动地停止每个刮水器。 当刀片停止时，相反的刀片应该顺利运行。

11. 通过减速这张循环的速度允许刀片停放刀片搬入公园位置，在他们撤消前。

注意： 停车场是在这块玻璃的下缘和中断之间的区在这个机体的等高。 要调整刀片，请疏松刀片附有的螺丝并且转动刀片。 一个锯齿是大约 5 度循环。 如果在停车场内安装是不可能的，请安装有紧密刀片的胳膊船外一样对停车场尽可能，则去除胳膊和适配器。

查找下来在胳膊，请仔细去除适配器并且转动它一个锯齿

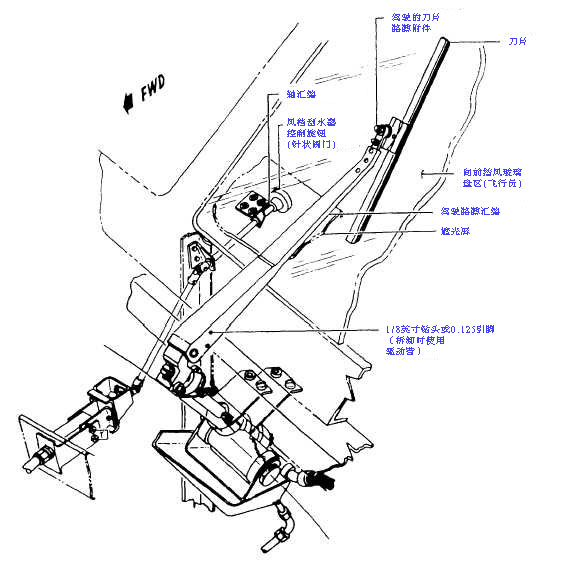

图 12-69.挡风玻璃 刮水器部件。

逆时针关于胳膊。 然后请重新安装在胳膊的适配器。 将允许胳膊安装这大约离停车场较近的 1.25 英寸。 如果刀片在这块玻璃仍然停放，请重复最后调节在适配器和胳膊必须留下槽近似在线路到胳膊和适配器许可证适当的夹紧的活动给视窗部件的轴的上述程序。 图 12-69 说明一个风档刮水器部件。
